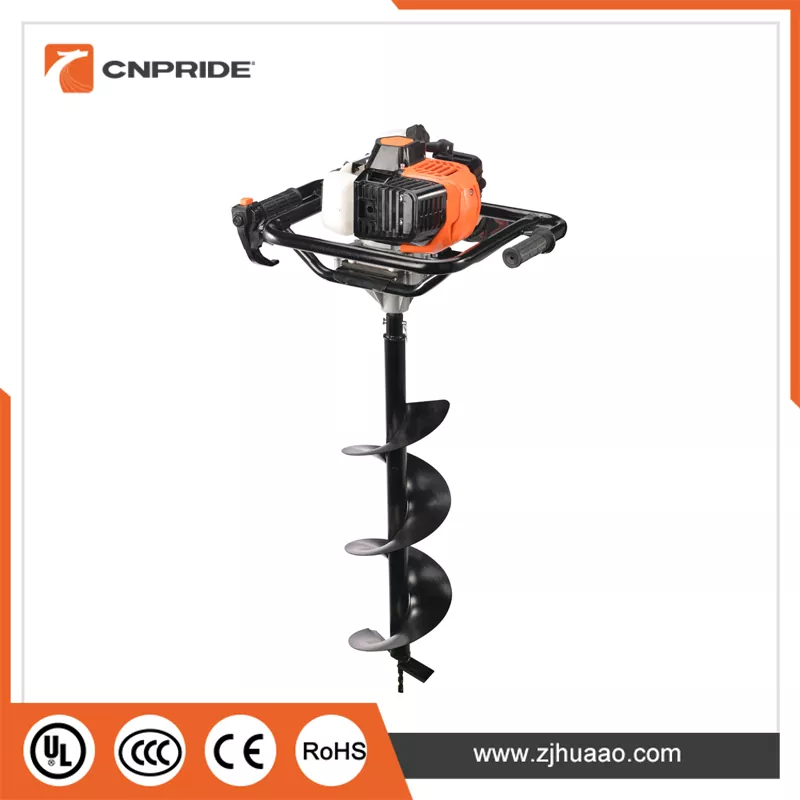

Бензинді жер шнегі - бұл жерге тиімді енуге арналған портативті, қозғалтқышпен басқарылатын бұрғылау машинасы. Ол екі тактілі іштен жану қозғалтқышының қуатын механикалық беріліс жүйесімен және кескіш құралмен біріктіреді, бұл оны қоршауларды орнату мен ағаш отырғызудан бастап топырақ сынамалары мен құрылыс жұмыстарына дейінгі тапсырмалар үшін маңызды құрал етеді. Бұл мақалада Бензинді Жер шнегі терең, инженерлік-бағытталған талдау, оның қуат блогын, механикалық архитектурасын, пайдалану механикасын және қауіпсіздік механизмдерін зерттейді.

Қуат көзі: екі тактілі қозғалтқыштың сипаттамалары

Ең портативтілердің жүрегіндеБензинді жер шнектеріауамен салқындатылатын, екі тактілі, бір цилиндрлі бензин қозғалтқышы. Қозғалтқыштың бұл түрі ерекше қуат/салмақ қатынасы және механикалық қарапайымдылығы үшін таңдалған, олардың екеуі де қашықтағы сыртқы орталарда жұмыс істейтін қол немесе жеңіл жабдық үшін өте маңызды.

• Ауыстыру және қуат шығысы: Қозғалтқыштың ығысуы әдетте бастапқы деңгейдегі үлгілерде 52 cc-тен ауыр жүк нұсқаларында 80 cc немесе одан жоғарыға дейін ауытқиды. Бұл ығысу шамамен 1,8 кВт (2,4 HP) пен 3 кВт (4 HP) қуатын береді. Қуат қисығы қозғалтқыш жылдамдығымен реттеледі, көптеген қондырғылар 2100-ден 8500 айн/мин бос жылдамдықта жұмыс істейді, айналу моментін редукциялық беріліс қорабы арқылы шығыс шпиндельге жеткізеді.

• Жанармай және майлау жүйесі: төрт тактілі қозғалтқыштардан айырмашылығы, екі тактілі цикл алдын ала араластырылған мазут қоспасын қажет етеді. Өнеркәсіптік стандартты араластыру қатынасы өндірушінің сипаттамаларына және май дәрежесіне байланысты әдетте 25:1 немесе 40:1 (бензиннен екі тактілі майға) болады. Суық іске қосу сенімділігін арттыру үшін көптеген қондырғыларда карбюратордың алдыңғы жағында праймер шамы (жанармай сорғысы) бар біріктіреді, бұл операторға бірінші тартуға дейін карбюратор тостағанына отынды қолмен соруға мүмкіндік береді. Жанармай багының сыйымдылығы әдетте 1,0-1,2 литрді құрайды, бұл кеңейтілген далалық операциялар үшін жеткілікті жұмыс уақытын қамтамасыз етеді.

• Тұтану және іске қосу жүйесі: тұтану жүйесінде сыртқы қуатсыз тұрақты жоғары вольтты ұшқын беретін конденсатордың разрядты тұтану (CDI) модульі қолданылады. Іске қосу тартылған кезде қозғалтқыштың маховигін қосатын кері айналдыру (тартқыш сым) стартер арқылы жүзеге асырылады. Бұл жүйенің инженерлік артықшылығы оның электр желілерінен толық тәуелсіздігінде, шалғай далада, таулы жерлерде және басқа да желіден тыс жұмыс орындарында сенімді жұмысты қамтамасыз етеді.

Механикалық архитектура: қозғалтқыштан шнекке дейін

Қозғалтқыштан жерге механикалық энергияны тасымалдау айналу моментін басқаруға, жылдамдықты азайтуға және дірілді оқшаулауға арналған бірнеше маңызды компоненттерді қамтиды.

Ортадан тепкіш ілінісу және қуатты қосу логикасы: қозғалтқыштың иінді білігінің шығысы мен беріліс қорабының кірісі арасында орталықтан тепкіш ілінісу орнатылған. Оның жұмыс істеу принципі орталықтан тепкіш күшпен реттеледі: бос жүріс кезінде ілініс аяқтары серіппелі кернеу астында тартылып қалады және қуат жібермейді. Дроссель ашылғанда және қозғалтқыштың айналу жылдамдығы қосылу шегіне дейін көтерілген кезде (әдетте 2500-3000 айн/мин), аяқ киімдер орталықтан тепкіш күштің әсерінен сыртқа қарай кеңейіп, ілініс барабанын қосып, қуатты беріліс қорабына біркелкі жібереді. Бұл дизайнның инженерлік маңыздылығы екі жақты: шнек бит бос тұрғанда толығымен қозғалмайтын күйде қалады, бұл оператордың қауіпсіздігін арттырады және орналастыру кезінде қажетсіз тозу мен отын шығынын болдырмайды.
Моментті көбейту – беріліс қорабының негізгі функциясы: Қозғалтқыштың жоғары жылдамдықты, төмен айналу моменті өнімділігі төмен айналу жылдамдықтарында жоғары моментті талап ететін бұрғылау талаптарына сәйкес келмейді. Осылайша, редукциялық беріліс қорабы жетектің маңызды құрамдас бөлігі болып табылады. Жалпы конфигурацияларға планетарлық берілістерді азайту немесе параллель-білік бұрандалы берілістерді азайту кіреді, азайту коэффициенттері әдетте 15:1 мен 40:1 аралығында болады. Қысқартқаннан кейін шпиндельдің шығу жылдамдығы шамамен 150-ден 200 айналымға дейін төмендейді, бұл топырақты кесу үшін оңтайлы диапазон болып табылады. Бұл жылдамдық кесудің жеткілікті жылдамдығын қамтамасыз етеді, сонымен қатар қашудың сырғып кетуіне, топырақтың ағуына және операторды басқарудың жоғалуына жол бермейді.
Реактивті моментті және дірілді сөндіргіш: бұл Бензинді жер шнегі дизайнындағы жиі назардан тыс қалған, бірақ өте маңызды инженерлік міндет. As the bit cuts through soil, the soil exerts an equal and opposite reactive torque on the bit, which is transmitted directly through the machine body to the handle grips. Егер бұл реактивті күш басқарылатын деңгейден асып кетсе, оператор тұрақтылықты сақтау үшін айтарлықтай физикалық күш жұмсауы керек, бұл ұзақ уақыт пайдалану кезінде бұлшықеттің қатты шаршауына және білек жарақатына әкеледі. Жетілдірілген заманауи үлгілер бұл мәселені дірілді басатын жақтау дизайнымен шешеді — қозғалтқыш/беріліс қорабы жинағы мен тұтқаның тұтқалары арасындағы қатты байланысты ажырату үшін резеңке оқшаулағыш төлкелерді немесе серіппелі құрылымдарды пайдалана отырып, берілетін діріл мен өтпелі соққы жүктемелерін айтарлықтай азайтады.

Шнек битінің геометриясы және кесу механикасы

операциялық қабілетіБензин жер шнегіқуат пен беріліске ғана емес, сонымен қатар терминалды кесу элементіне — шнектің битіне де байланысты. Оның геометриясы қарапайым бұрандалы пластинадан әлдеқайда күрделі; бұл сұйықтық динамикасы мен топырақ механикасы арқылы оңтайландырылған құрама құрылым.

1. Ұшулар және чиптерді эвакуациялау функциясы: қашау корпусы ұзындығы бойымен дәнекерленген үздіксіз бұрандалы ұшулары бар орталық болат құбырдан тұрады. Ұшулардың сыртқы диаметрі тесік диаметрін анықтайды (жалпы сипаттамаларға 100мм, 150мм, 200мм, 300мм және тапсырыс өлшемдері кіреді). Ұшулардың бұралмалы бұрышы  маңызды параметр болып табылады: шамадан тыс таяз бұрыш чиптерді эвакуациялауға жоғары қарсылықты және төмен тиімділікті тудырады; an excessively steep angle causes the bit to self-lock (where cut soil fails to exit the hole, jamming the bit). Инженерлік тәжірибе әртүрлі топырақ түрлеріне - құмды топырақтар, саз топырақтар, мұздатылған топырақтар және қиыршық тасты топырақтар үшін әр түрлі бұрыштарды оңтайландыруды қажет етеді.

2. Ұшқыш нүкте және кескіш жиек – ену механизмі: биттің ең төменгі бөлігінде ұшқыш нүкте бар, әдетте цементтелген карбид кірістірулері бар конустық немесе көлденең пішінді құрылым. Its function is to provide centering stability during the initial stage of drilling, preventing the bit from skidding or deflecting upon ground contact. Пилоттық нүктенің үстінде бірден негізгі кесу жиектері орналасқан, олардың геометриялық бұрыштары — тырма бұрышы, саңылау бұрышы және кесу жиегінің көлбеулігі — топырақтың енуіне қажетті энергияның меншікті шығынына тікелей әсер етеді. For heavy-load applications involving gravel or frozen soil, premium bits incorporate carbide-tipped inserts on the main cutting edges, dramatically improving wear resistance and impact toughness.

3. Қос ұшатын және ауыспалы қадамдық конструкциялар: Топырақ қабаттары болжанбайтын кезектесіп тұратын күрделі геологиялық жағдайларды өңдеу үшін кейбір кәсіби деңгейлі биттер қос ұшатын конфигурацияларды пайдаланады - бір уақытта чиптерді эвакуациялау тиімділігін жақсартатын және ұңғымадағы бағыттау тұрақтылығын жақсартатын екі параллель бұрандалы ұшу. Сонымен қатар, айнымалы қадамдық конструкциялар (төменгі жағындағы қадам қысқарақ, үстіңгі жағындағы ұзынырақ қадам) бастапқы ену кезінде үлкен кесу күшін қамтамасыз етеді, сонымен қатар үстіңгі бөлікте жоңқаның ағуын тездетіп, ұңғыма қабырғасына топырақтың жиналуын болдырмайды.

Операциялық бақылау және қауіпсіздікті қорғау механизмдері

Бензинді жер шнегімен жұмыс істеу «дроссельді ашу және бұрғылау» сияқты қарапайым емес. Оның қауіпсіздікті қорғау жүйесінің тереңдігі жабдықтың қызмет ету мерзімін және оператордың қауіпсіздігін тікелей анықтайды.

Дроссельді басқару және қозғалтқыш жылдамдығын реттеу: тұтқа жинағы кабель арқылы карбюратордың дроссель тақтасына қосылған триггер түріндегі дроссельді басқаруды қамтиды. Оператор саусақ қысымы арқылы үздіксіз жылдамдық модуляциясына қол жеткізеді. Кейбір үлгілерде триггерге жақын орналасқан дроссельді құлыптау түймесі                                                      Үздіксіз жұмыс кезінде тұрақты қысымнан саусақтардың шаршауын азайту үшін бекітілген дроссель күйіне мүмкіндік береді.
Шамадан тыс жүктемеден қорғау – ығысу механизмі: бұл бензинді жер шнегідегі ең маңызды механикалық қауіпсіздік құрамдас бөлігі. Бит жер астында күтпеген кедергіге тап болған кезде - үлкен тас, тығыз тамыр массасы немесе мұздатылған қатты тақта - лезде қарсылық моменті беріліс қорабы мен қозғалтқыштың құрылымдық шегінен әлдеқайда асып кетуі мүмкін. Қорғаныс болмаса, бұл тісті беріліс тістерінің сынуына, иінді біліктің бұрмалануына немесе тіпті машина корпусының жарылуына әкелуі мүмкін. Инженерлік шешім - шығыс шпиндель мен шнектің қашуының арасындағы қосылымда орнатылған кескіш түйреуіш. Бұл әдейі әлсіретілген, калибрленген құрамдас: қарсылық моменті алдын ала орнатылған қауіпсіздік шегінен асқанда, алдымен ығысу түйреуіштері сынып, жетекті физикалық түрде ажыратады. Бит лезде айналуды тоқтатып, бүкіл беру жүйесін апатты сәтсіздіктен қорғайды. Кесетін түйреуішті ауыстыру әдеттегі техникалық қызмет көрсету процедурасы болып табылады.
Тежегіш жүйесі және авариялық тоқтату: кейбір премиум үлгілер ортадан тепкіш тежегішті ілініс пен редукциялық беріліс қорабы арасында біріктіреді. Оператор дроссельді босатқанда және қозғалтқыштың айналу жиілігі бос жұмыс режиміне төмендегенде, тежегіш табандары автоматты түрде шығыс білігіне қосылып, қашуды бірнеше секунд ішінде толық тоқтатады. Бұл станоктың орнын ауыстырған кезде немесе бұрғылау орындары арасында қозғалған кезде кездейсоқ контакт жарақаттарының алдын алады.
Эргономика және жұмыс күйі: Бензинді жер шнегі екі қолмен рульді ұстап тұрып, жұмыс істейді. Руль аралығы, ұстау бұрышы және машинаның жалпы ауырлық орталығы эргономикалық тұрғыдан оңтайландырылған. Ең дұрысы, бит тігінен төмен бағытталған кезде, машинаның ауырлық орталығы оператордың қолдарының арасына түсіп, алға немесе артқа еңкеюге қарсы тұру үшін қажет қосымша момент күшін азайту керек.

Техникалық қызмет көрсету принциптері және инженерлік тәжірибелер

Бензинді жер шнегіне техникалық қызмет көрсету негізінен екі тактілі қозғалтқыш пен механикалық беріліс жүйесіне күтім жасау болып табылады. Оның негізгі принциптерін үш негізгі тәжірибеде жинақтауға болады:

1. Жанармайдың балғындығы: алдын ала араластырылған екі тактілі отын 30 күн сақтаудан кейін ыдырай бастайды, өйткені жеңіл фракциялар буланып, тотығу тістері пайда болып, карбюратор ағындары мен өту жолдарын тез бітеп тастайды. Инженерлік тәжірибеде этанолмен тұрақтандырылған арнайы екі тактілі отынды пайдалануды немесе резервуарды төгіп, қозғалтқышты әр жұмыс сеансынан кейін карбюратор таусылғанша құрғақ күйде жұмыс істеуді ұсынады.

2. Ауа сүзгісін тазалау: Бұрғылау жұмыстары айтарлықтай шаң тудырады. Көбік немесе қағаз ауа сүзгі элементтері күнделікті тазалауды қажет етеді. Бітелген ауа сүзгісі қоспаның бай жағдайларын, толық жануды, көміртектің тез жиналуын және ақырында цилиндрдің сызылуын немесе ұсталуын тудырады.

3. Беріліс қорабын майлау: редуктор мамандандырылған редуктор майымен толтырылған (әдетте NLGI 2 дәрежелі литий негізіндегі май). Құрғақ жұмысты мерзімінен бұрын бұзудың алдын алу үшін тұрақты тексеру және толықтыру маңызды.

TheБензин жер шнегіқарапайым «бұрандалы штангасы бар бензин қозғалтқышынан» әлдеқайда көп; бұл жану динамикасын, механикалық беріліс инженериясын, топырақ кесу механикасын және эргономиканы біріктіретін күрделі жердегі бұрғылау жүйесі. Оның дизайнының талғампаздығы орталықтан тепкіш ілінісудің біркелкі қуат қосуынан, беріліс қорабының дәл моментін күшейтуінен, машина қауіпсіздігін қорғаудың соңғы сызығы ретінде кескіш түйреуіштің рөлінен және бұрандалы ұшудың топырақ жоңқаларының ағынын дәл бақылауынан көрінеді. Осы терең техникалық принциптерді түсіну арқылы ғана бұл жабдықты шынымен игеріп, оны ғылыми техникалық қызмет көрсету және тиімді пайдалану арқылы қолдануға болады.
